自転車オートライト端子の外し方と種類別の交換手順

自転車のオートライトを交換しようと思って作業を始めたものの、端子のところで手が止まった——そんな経験をした方は少なくないはずです。配線が1本なのか2本なのか、コネクタの形はどれが正しいのか、外すときに何か壊してしまわないか。こうした疑問が重なると、せっかく部品を用意しても作業が進まなくなります。

自転車のオートライト端子には「1線式」と「2線式」の2種類があり、さらにハブダイナモのホイール側にはJ1端子・J2端子という規格の違いもあります。端子の外し方も、コードを直接引っ張るのではなく根元のプラスチック部分を持つ、カバーがある場合は先に外すなど、いくつかのコツがあります。この記事では、端子の種類と見分け方から、工具の準備、コネクタを壊さずに外す手順、新しいライトの取り付け、断線修理の方法、費用の目安まで、順を追って紹介します。

自転車オートライト端子を外す前に確認すること

• 1線式・2線式の違いとJ1/J2端子について
• 外しに必要な工具一覧と作業前の準備事項
• ハブダイナモとブロックダイナモの違いと適合確認

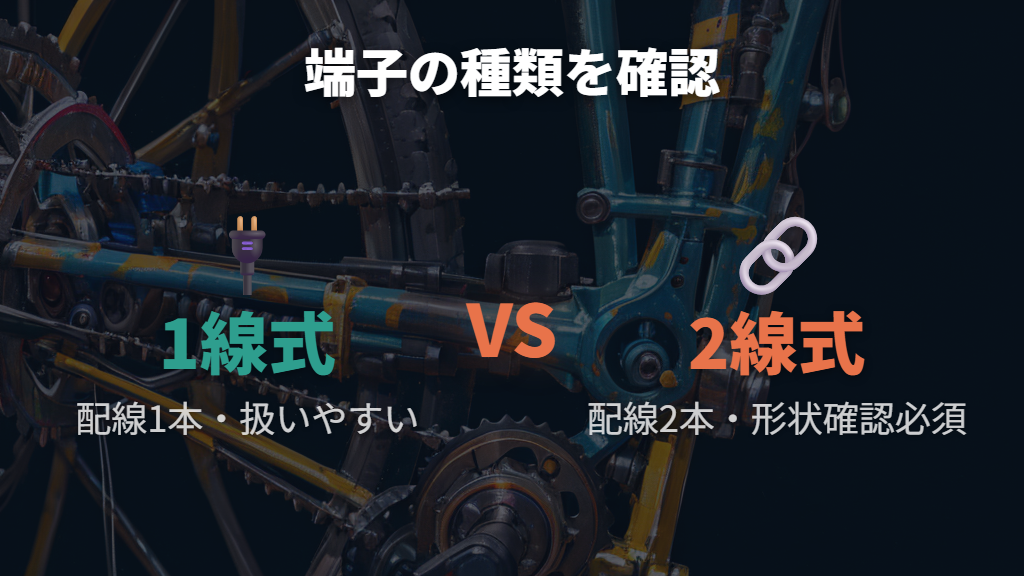

オートライト端子の1線式・2線式の種類と違い

自転車のオートライト端子は、大きく「1線式」と「2線式」の2種類に分けられます。どちらかを間違えると新しいライトを取り付けることができないため、作業前に必ず確認しておく必要があります。

1線式は配線が1本のみで、フレームをマイナスの経路として利用する方式です。構造がシンプルで配線の取り扱いがしやすく、初心者にも扱いやすいタイプです。1線式は交換の際に端子の形状でそれほど迷わなくて済むとされています。

一方、2線式はプラスとマイナスの配線が個別に分かれており、より安定した接続が可能です。ただし、メーカーや製品によってコネクタの形状が異なることが多く、交換の際は特に注意が必要です。手持ちのランプヘッドを複数並べてみると、2線式でもコネクタの形状がバラバラであることが分かります。2線式のライトを交換する場合は、コネクタの形状をよく確認してから適合する製品を選ぶことが重要です。

端子の形状としては「フォーク端子（U字型）」と「ラウンド端子（円形）」があります。フォーク端子は配線が比較的簡単でU字型の形状が特徴、ラウンド端子は円形でしっかりと接続できる形状です。コネクタの固定方式としては「差し込み型」と「ねじ込み型」があり、差し込み型はまっすぐ差し込むだけで接続でき、ねじ込み型はねじを締めることで振動による接続不良を防ぎます。また、雨天時でも動作を維持できるよう、防水機能が施されたコネクタも存在します。

ハブダイナモホイールにはJ1端子（1線式）とJ2端子（2線式）という規格があります。購入前に自転車のハブダイナモの端子形状を確認しておくことが不可欠です。配線（コード）が1本のものがJ1（1線式）、2本のものがJ2（2線式）です。自分のダイナモホイールの配線本数を確認することで、どちらの規格かを判断できます。

端子外しに必要な工具と作業前の準備

作業をスムーズに進めるためには、事前に必要な工具を揃えておくことが大切です。途中で工具が足りないと判明すると作業が中断し、部品を紛失するリスクも高まります。

必要な工具は以下の通りです。プラスドライバーはライトのレンズカバーのネジを外すために使います。10mm前後のスパナやレンチはライト本体の固定ナットを緩めるために必要で、サイズが合わないものを使うとボルトの頭が潰れてしまう恐れがあるため、正確なサイズのものを用意してください。ラジオペンチは端子を扱う際に役立ち、細いマイナスドライバーはコネクタのロック解除に使います。絶縁テープと結束バンドは配線の固定に、パーツ皿やマグネットトレーは外したネジを紛失しないための保管に使います。

作業前に配線の位置や部品の取り付け状態をスマートフォンで写真撮影しておきましょう。後で「どうなっていたか」を確認する際にしっかりした答えになります。

作業前の準備として、平坦で広く明るい場所を確保することも重要です。細かいネジを扱うため、もし落としてもすぐに見つけられる環境が理想です。また、自転車の電源がオフであることを確認してください。電源が入ったまま作業をするとショートする恐れがあります。バッテリー式の場合はバッテリーを取り外しておくとより安全です。

外した部品やネジはパーツ皿や小箱にまとめて保管しましょう。地面に直接置くと足で蹴ったり砂利に紛れたりして見失う危険があります。

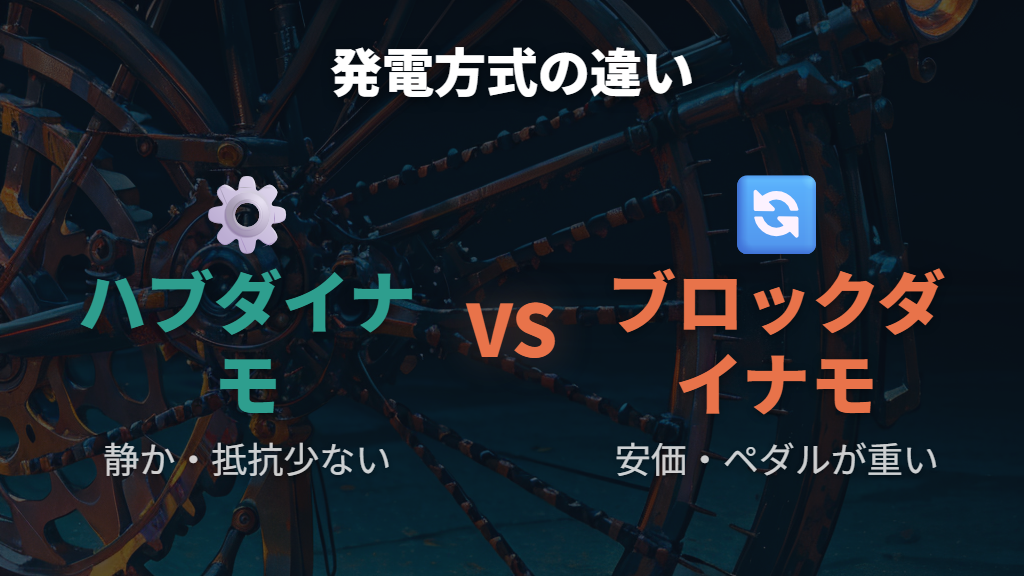

ハブダイナモとブロックダイナモの違いとライト選定の注意

ライトを交換する前に、自分の自転車がどちらの発電方式を採用しているかを確認することが欠かせません。発電方式によって購入すべき部品が異なるためです。

ハブダイナモは前輪の車軸（ハブ）に搭載された発電機です。走行時にタイヤへの摩擦がなく、走行抵抗が少なくて静かに点灯するのが大きな特徴です。最近の一般的なシティサイクルではハブダイナモ方式が主流となっています。

一方、ブロックダイナモはタイヤの側面にローラーを押し当てて摩擦力で発電する仕組みです。構造がシンプルで安価ですが、点灯時にペダルが重く感じられたり、摩擦音が発生したりする欠点があります。

この2つのシステムは構造が根本的に異なるため、ライトのヘッド部分だけを別の方式のものに交換することはできません。ハブダイナモ用のライトとブロックダイナモ用のライトは互換性がなく、間違った部品を購入してしまうと取り付けができず、費用が無駄になります。

商品のパッケージに記載された指定電圧や端子形状が、自分の自転車と一致しているかを必ず確認してから購入しましょう。なお、自転車のサイズ（インチ）はタイヤ側面の表記で確認できます。

自転車オートライト端子の外し方と交換の具体的な手順

• コネクタ・端子をロック解除して壊さずに外すコツ
• ライト本体の取り外しと新しいライトの取り付け手順
• 配線の接続・固定と点灯テスト・光軸の調整
• 断線が起きたときの修理方法と対処手順
• ライト交換費用の目安と店舗依頼の判断基準

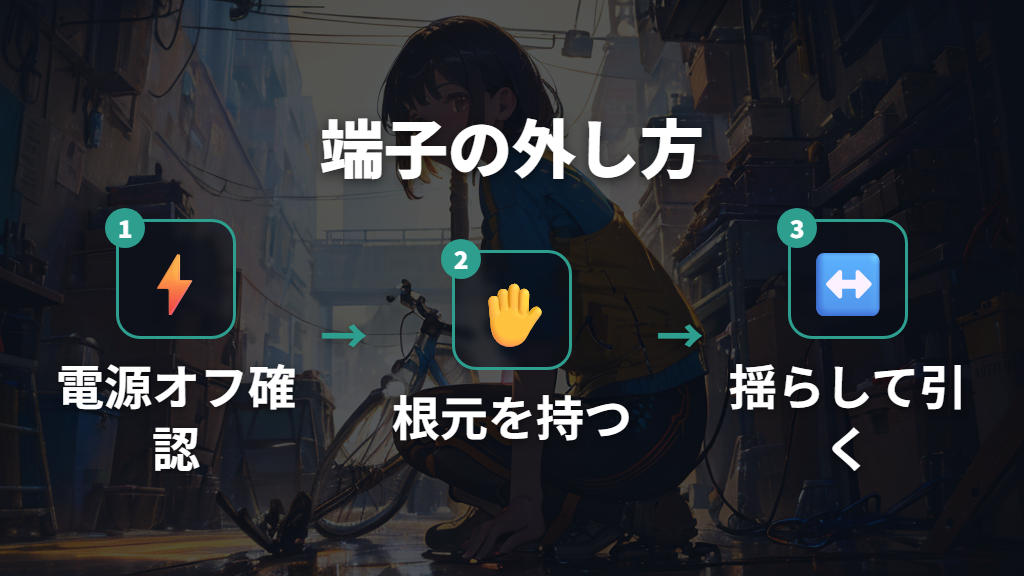

Step 1: ハブダイナモのコネクタ・端子を壊さずに外すコツ

ハブダイナモのコネクタを外す際に最も大切なのは、コードの部分を直接引っ張らないことです。コードを強く引っ張ると内部の銅線が断線してしまい、厄介な問題を引き起こす恐れがあります。端子を外すときは、コネクタの根元にある硬い部分を指でしっかりとつまんで引き抜くようにしましょう。

引き抜く際は、端子の接続部を軽く揺らしながら真っ直ぐ引き抜くとスムーズに取り外せます。また、カバー付きの端子の場合は、カバーを先に外してから端子を引き抜くことが必要です。

カプラーには全体ロックと個別端子ロックの二重ロックがかかっている場合があります。全体ロックは細いマイナスドライバーをロックの隙間に差し込んで浮かせる方法で解除できます。個別端子のロックについては、端子穴の下に小さな穴があり、ここにマチ針を差し込んでロックを解除する方法があります。マチ針は100円ショップで購入できるため、専用工具がなくても対応できます。

端子や配線は非常に繊細で、傷つくと接触不良や動作不良を引き起こします。もし端子が固着して抜けない場合は、焦らずに細いマイナスドライバーを隙間に軽く差し込み、テコの原理で少しずつ動かします。左右に揺らしながらゆっくりと引き抜くことで、端子を破損させることなく分離できます。手袋を着用すると端子の保護と安全確保に役立ちます。外した端子は紛失しないよう、作業スペースを整理して保管してください。

コードではなくコネクタ本体の根元を持って引き抜く——これがコネクタ・端子を壊さずに外す最重要のポイントです。

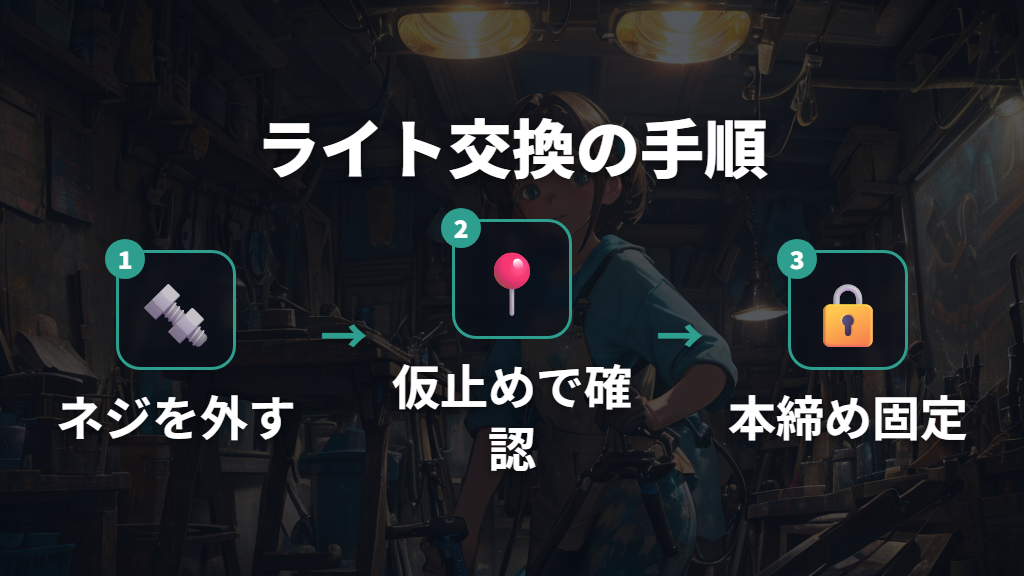

Step 2: ライト本体の取り外しと新しいライトの取り付け手順

まずプラスドライバーを使い、ライトのレンズカバーを固定しているネジを緩めて外します。次に、レンチやスパナを使って本体を固定しているナットを緩め、ライト本体を取り外します。

長年使用してきた自転車の場合、雨や泥の影響でボルト類がひどく錆びついており、簡単に回らないことも珍しくありません。無理な力をかけずに適切なサイズの工具を使って慎重に進めることが大切です。サイズが合わない工具を使うとボルトの頭が潰れてしまう恐れがあるため注意が必要です。取り外した部品やネジは紛失しないように保管しておきましょう。

新しいライトの取り付けは、取り外しの逆手順で行います。まず新しいライト本体を元の位置に配置し、ボルトとナットを通して手で軽く締める仮止めを行います。この段階ではまだ工具で本締めをせず、ライトが少し動かせる程度の緩い状態にしておくと、後から角度の調整がしやすくなります。コネクタを接続する際は向きを間違えないように注意し、奥までしっかり差し込みます。仮止めで位置と角度を確認してから本締めに移ります。配線がタイヤやスポークに干渉していないかも確認しながら固定してください。

取り付け前に新しいライトの配線規格（1線式・2線式）と端子形状が自分のハブダイナモと一致しているか必ず確認しましょう。規格が合わないと物理的に接続できません。

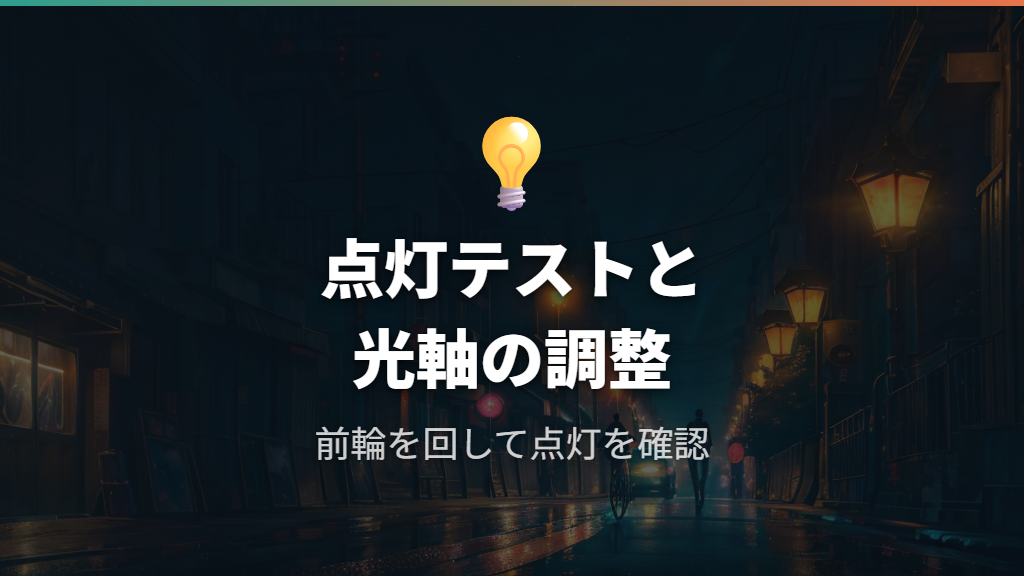

Step 3: 配線の接続・固定と点灯テスト・光軸の調整

配線はなるべく短くシンプルな経路で取り回すことで、トラブルの発生を防ぐことができます。配線が自転車のタイヤやスポークなど移動する部分に干渉しないよう注意しながら、結束バンドや絶縁テープで配線をしっかりと固定します。固定が甘いと振動や衝撃で外れる可能性があります。

各配線が正しく接続されているかテストしてから最終固定を行いましょう。ハブダイナモ式のライトの場合は、前輪を浮かせてゆっくり回転させ、ライトが点灯するか確認します。

点灯が確認できたら、光軸の調整を必ず行いましょう。ライトが適切な方向を照らしているか確認し、上を向きすぎていると対向の歩行者やドライバーを眩惑させてしまい大変危険です。道路交通規則では夜間に前方10メートルの障害物を確認できる光度が求められており、10メートル先の地面を照らす角度を目安に調整します。また走行中の振動でライトの角度が変わらないかどうかも確認します。

最終点検として、配線がタイヤやスポークに干渉していないかを再度確認します。

日常のメンテナンスとして、ライト表面の汚れを定期的に柔らかい布で拭き取ることで明るさを保てます。雨天走行後は水分を拭き取り、サビの発生を予防することも大切です。

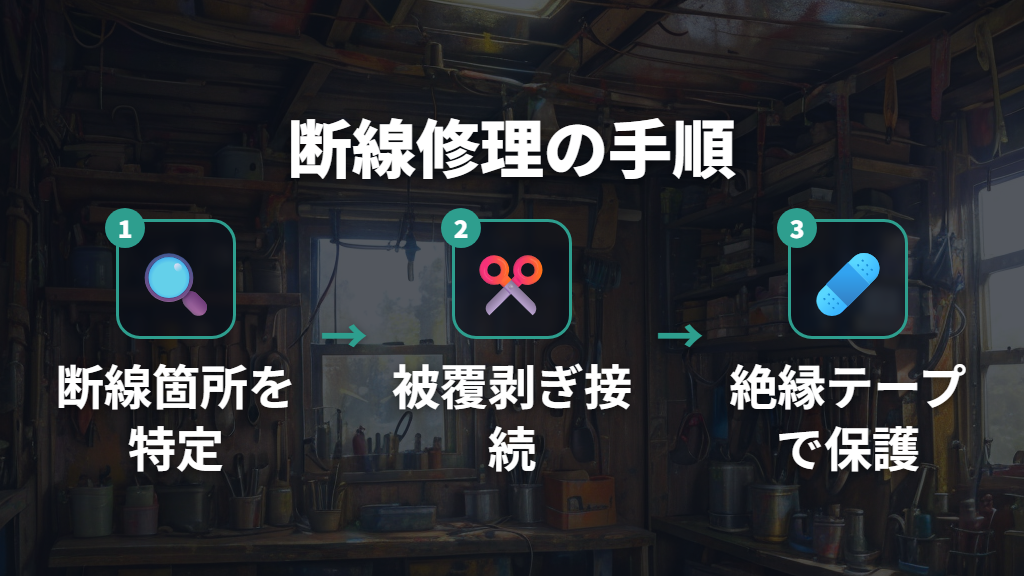

オートライト端子の断線が起きたときの修理方法

断線は日常的な使用や衝撃によって発生することがあります。オートライトが点灯しない場合、配線のどこかが切れている可能性があります。

断線箇所の特定は、配線を手で軽く引っ張ってみることで確認できます。切れている箇所を見つけたら、その部分の配線を切り、再び接続します。配線の被覆を適切に剥がし、導線同士をしっかりとねじり合わせて接続してください。接続後は絶縁テープでしっかりと巻きつけて、接触不良やショートを防ぎます。

断線が複数箇所で発生している場合や、配線自体が劣化している場合は、配線の交換を検討しましょう。新しい配線を用意し、既存の配線と同じルートで引き直すことで、トラブルを未然に防ぐことができます。

修理後は必ずライトの点灯テストを行い、正常に機能するか確認しましょう。万が一、再び点灯しない場合は他の箇所に問題がある可能性があるため、再度チェックが必要です。不安がある場合は専門店に依頼することをおすすめします。

自転車オートライト交換費用の目安と店舗依頼の判断基準

自転車オートライトの交換にかかる費用は、使用する部品や作業内容によって異なります。ライト本体の価格は、シンプルなモデルであれば約1,000〜2,000円で購入できます。高性能なLEDライトやデザイン性の高いものは3,000円以上することもあります。また、特別な取り付け部品やアダプターが必要な場合は追加で500〜1,000円程度の費用が発生することがあります。

店舗に依頼する場合の工賃は、1,000〜3,000円程度が一般的です。豆電球の交換だけであれば数百円の部品代のみで済む場合もあります。

費用をまとめると、自分で交換する場合は部品代のみとなり、低価格なモデルで済ませたいなら2,000〜5,000円程度を目安にするとよいでしょう。店舗に依頼する場合は工賃込みで5,000円以上を見込んでおくと安心です。

構造が複雑なオートライトの交換は難易度が高いため、作業に自信がない場合は専門店への依頼を検討してください。特に2線式コネクタは形状が複数あり、写真だけでは判断がつかない場合もあります。不明な場合は実車を持ち込んで自転車店で確認してもらうことで、正確な適合部品を選ぶことができます。

＜自転車オートライト端子の外し方と交換のまとめ＞

この記事のまとめです。

• オートライト端子には「1線式」と「2線式」の2種類があり、作業前に必ず確認する
• ハブダイナモホイールにはJ1端子（1線式）とJ2端子（2線式）の規格がある
• 2線式はメーカーによってコネクタ形状が異なるため、購入前に実物の形状を確認する
• 端子を外すときはコードではなく、根元の硬いプラスチック部分を持って引き抜く
• 端子の接続部を軽く揺らしながら真っ直ぐ引き抜くとスムーズに外れる
• カバー付きの端子はカバーを先に外してから引き抜く
• カプラーに全体ロックと個別端子ロックの二重ロックがある場合はマイナスドライバーとマチ針で解除する
• ハブダイナモとブロックダイナモは構造が異なりライトのヘッドを別方式と交換することはできない
• 新しいライトは仮止めで位置と角度を確認してから本締めに移る
• 断線修理は断線箇所の特定→被覆剥がし→ねじり合わせ→絶縁テープで保護の順で行う
• 交換費用の目安はDIYで2,000〜5,000円程度、店舗依頼で5,000円以上が目安
• 判断がつかない場合は実車を持ち込んで自転車店に確認してもらうのが無難
